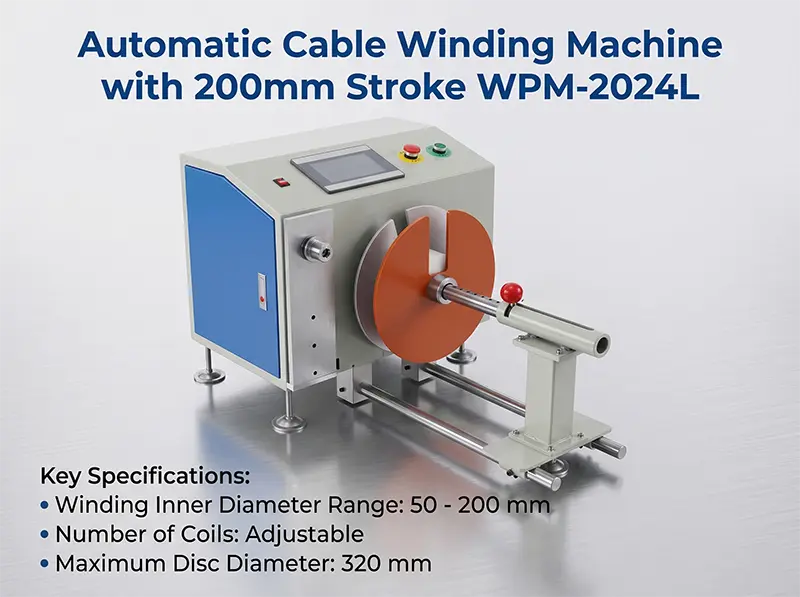

Enrolamento Automático de Cabos com Arrumação WPM-2024L
Enrolamento Automático de Cabos com Arrumação WPM-2024L Thumb

Enrolamento Automático de Cabos com Arrumação WPM-2024L

  • Modelo do Produto: WPM-2024L

  • Specifications

    Máquina de Enrolamento de Arranjo Automático Modelo WPM - 2024L
    Faixa de Diâmetro Interno do Enrolamento de Enrolamento : 50 - 200 mm
    Número de Bobinas: Ajustável
    Diâmetro Máximo do Disco: 320 mm
    Curso de Arranjo: Padrão 120 MM (Opcional 200 MM)
    Tensão de Entrada: AC 220V 50HZ/60HZ, AC 110V 50HZ/60HZ. A tensão especial pode ser personalizada.
    Potência nominal: Menos de 800 W
    Capacidade de carga: 15 kg
    Dimensões máximas da máquina: 900 * 600 * 450 (MM)
    Peso líquido: 60 kg
    Peso bruto: 65 kg
  • Solicite um Orçamento

Máquina de enrolamento de arranjo automático WPM-2024L

Esta máquina de enrolamento avançada oferece uma ampla gama de recursos e capacidades. A faixa de diâmetro interno do enrolamento desta máquina é de 50 a 200 milímetros, proporcionando flexibilidade para diferentes requisitos de enrolamento. O número de bobinas pode ser ajustado de acordo com necessidades específicas. Com um diâmetro máximo de disco de 320 milímetros, ele pode lidar com discos maiores com facilidade. O curso de arranjo está disponível em duas opções - o padrão de 120 milímetros e um opcional de 200 milímetros.

A tensão de entrada para esta máquina pode ser AC220V a 50HZ ou 60HZ, ou AC110V a 50HZ ou 60HZ. Além disso, tensões especiais podem ser personalizadas para atender a requisitos elétricos específicos. A potência nominal desta máquina é inferior a 800 watts, garantindo um consumo de energia eficiente. Tem uma capacidade de carga de 15 quilos, tornando-o adequado para o manuseio de vários materiais. O tamanho máximo da máquina é de 900 por 600 por 450 milímetros, proporcionando um design compacto e funcional. O peso líquido da máquina é de 60 kg e o peso bruto é de 65 kg.

Principais Peças Elétricas:
1. O mecanismo de enrolamento desta máquina é acionado por um servo motor de 750 watts combinado com um conjunto redutor. Esta combinação fornece operações de enrolamento precisas e confiáveis.
2. O sistema de controle consiste em um PLC e uma máquina integrada com tela sensível ao toque, oferecendo controle intuitivo e fácil operação.
3. O trilho de guia deslizante é proveniente da NSK no Japão, conhecida por sua alta qualidade e durabilidade.
4. O rack e o chassi são caseiros, garantindo estabilidade e durabilidade.
5. É equipado com 2 conjuntos de relés e um conjunto de sensores OMRON para detecção e controle precisos.
6. Há também um conjunto de sistema de fonte de alimentação para garantir uma fonte de alimentação estável.
7. O mecanismo de linha adota um exemplo de linha alternativa de rack de degrau, proporcionando um arranjo eficiente do fio.

Processando a peça do dispositivo elétrico:
1. A placa de montagem importante desta máquina é fabricada usando um centro fazendo à máquina do controle numérico do gongo do computador do CNC, assegurando a elevada precisão e a qualidade.
2. As peças de processamento estão estritamente de acordo com o projeto de engenharia. Vários processos de usinagem, como fresadora, esmerilhadeira, torno, corte de arame e tratamento térmico, são empregados para garantir a qualidade e precisão das peças. Após o processamento, são realizadas a fixação, a instalação elétrica e o comissionamento.
3. O chicote de fios (eixo) usado é feito de material de aço Sai. O tamanho é de acordo com a provisão do cliente. A máquina está equipada apenas com um eixo de enrolamento para operações de enrolamento eficientes.
