Garanta uma qualidade de crimpagem superior com o sistema de análise de seção transversal de crimpagem ergonômico e de alta velocidade
Introdução:
Em
cenário de fabricação atual, a confiabilidade da crimpagem do chicote de fios
conexões é fundamental para o desempenho e a segurança de inúmeras
Produtos. Apresentando o Sistema Avançado de Análise de Seção Transversal de Crimpagem,
uma solução abrangente e fácil de usar, projetada para capacitar
fabricantes com controle de qualidade rápido e preciso. Este sistema é
projetado para preparação eficiente de amostras, imagens de alta resolução,
e análise precisa, fornecendo informações críticas sobre a qualidade da crimpagem
e garantir a integridade a longo prazo de seus chicotes elétricos. De
automotivo e aeroespacial para eletrônicos e além, este sistema é o seu
Ferramenta essencial para manter os mais altos padrões de crimpagem
excelência em terminação.
Principais recursos e benefícios: velocidade, precisão e design centrado no usuário
Este
O sistema de análise de seção transversal de crimpagem é meticulosamente projetado
solução que combina tecnologia avançada com design prático,
oferecendo um conjunto de recursos projetados para agilizar seu controle de qualidade
Processe e forneça precisão incomparável:
Corte e retificação integrados para preparação rápida de amostras: No coração do sistema está um módulo integrado de corte e retificação.
Esta unidade avançada executa ambas as etapas cruciais de preparação de amostras em um
operação única e contínua, acelerando significativamente o fluxo de trabalho e
garantindo secções consistentes e de alta qualidade. Este integrado
minimiza o manuseio manual e possíveis erros, levando a mais
análise confiável.
Análise de alta velocidade: resultados em menos de 5 minutos: O tempo é essencial na fabricação. Este sistema foi projetado para um rendimento rápido, capaz de concluir todo o processamento e análise de uma única seção transversal do terminal em 5 minutos.
Essa velocidade excepcional melhora drasticamente a eficiência do seu
processo de inspeção de qualidade, permitindo feedback mais rápido, problema mais rápido
resolução e aumento da capacidade de produção.
Design ergonômico e modular para conveniência do usuário: O conforto do operador e a facilidade de uso são considerações importantes no projeto deste sistema. O design ergonômico minimiza a fadiga do usuário, enquanto a combinação modular permite fácil acesso e manutenção dos componentes. Este sistema centrado no usuário
garante um fluxo de trabalho mais suave e eficiente e reduz
tempo de treinamento do operador.
Sistema de aquisição de imagem de alta definição importado do Japão para clareza incomparável: experimente uma qualidade de imagem excepcional com o sistema de aquisição de imagem de alta definição importado do Japão.
Este sistema captura imagens transversais nítidas e detalhadas, permitindo
Medição e análise precisas até mesmo da crimpagem mais complexa
Estruturas. A clareza de imagem superior permite uma avaliação precisa de
parâmetros críticos de crimpagem, garantindo avaliações de qualidade confiáveis.
Microscópio de alto desempenho com recursos de imagem 3D: O sistema incorpora um microscópio de alto desempenho que não apenas fornece imagens de ultra-alta definição, mas também gera imagens espaciais tridimensionais verticais. Essa capacidade avançada fornece um forte senso estereoscópico e imagens nítidas com um amplo campo de visão.
Esta perspectiva 3D aprimora a análise visual de estruturas de crimpagem,
permitindo uma compreensão mais abrangente da qualidade da crimpagem.

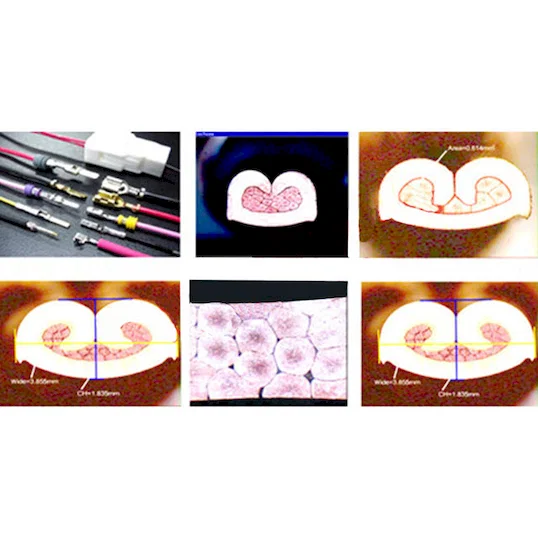

Medição precisa e cálculo de área com software especializado: Equipado com software especializado, este sistema permite a medição simples e correta de comprimento e área.
A interface de software intuitiva facilita quantitativos precisos
análise de parâmetros de crimpagem, fornecendo dados objetivos para a qualidade
avaliação e otimização de processos. Esta medição precisa
A capacidade garante um controle de qualidade consistente e confiável.
Sistema de controle robusto alimentado por Mitsubishi PLC japonês: No centro da automação e controle do sistema está um controlador PLC Mitsubishi japonês confiável (SBL). Este controlador líder do setor garante uma operação estável e precisa
de todos os módulos do sistema, contribuindo para a precisão geral e
confiabilidade do processo de análise.
Ampla faixa de corte do módulo e velocidades ajustáveis para versatilidade: O sistema oferece uma faixa de corte do módulo de 0,13 a 6,00 mm2, acomodando uma ampla variedade de tamanhos de fios comumente usados na fabricação de chicotes. Além disso, as velocidades ajustáveis de rotação e moagem (2800 rpm),alimentadas por motores alemães importados, permitem uma preparação otimizada da amostra para diferentes materiais e tipos de terminais. A velocidade de corte de 2 mm/s garante um processamento eficiente da amostra.
Disco de corte de precisão importado da Alemanha para cortes limpos e duráveis: O módulo de corte utiliza um disco de corte de alta qualidade (diâmetro interno 21,7 mm, diâmetro externo 105 mm, espessura 0,5 mm) importado da Alemanha. Esta lâmina delicada e durável garante cortes limpos e precisos, minimizando a deformação e
preservando a integridade da seção transversal do terminal para precisão
análise.
Ajuste preciso do eixo Z e deslocamento do eixo X para posicionamento otimizado da amostra: Ajuste o posicionamento da amostra com a faixa de ajuste leve do eixo Z de 0,00 a 5,00 mm e o deslocamento do eixo X acionado por um servo motor japonês Panasonic.
Esses ajustes precisos garantem o alinhamento ideal da amostra para ambos
corte/moagem e geração de imagens, contribuindo para uma consistência e precisão
Resultados.
Eletrólise parcial do eclipse para maior clareza da superfície: Para amostras desafiadoras, o sistema incorpora eletrólise parcial do eclipse, capaz de processar áreas de até 6 mm2 com tempos de eletrólise ajustáveis de 5 a 30 segundos. Esse recurso aumenta a clareza da superfície da seção transversal, melhorando a qualidade da imagem e a precisão analítica.
Ampliação versátil e faixa de observação: O sistema óptico oferece uma ampla gama de opções de ampliação (0,75x a 5,0x com tecnologia de mudança de posição presa de 0,5 para amplificar e passo do dente),permitindo a observação detalhada dos recursos de crimpagem em várias escalas. O alcance de observação varia de 1,2 a 8,2 mm (direção do eixo X),fornecendo uma visão abrangente da seção transversal da crimpagem.
Iluminação LED ultrabrilhante ajustável e plataforma móvel XYZ: Obtenha condições ideais de visualização com uma fonte de luz LED branca ultrabrilhante com intensidade infinitamente controlável. A plataforma móvel de eixo XYZ integrada com ajuste fino (faixa +/- 6 mm) permite o posicionamento preciso e o exame de diferentes áreas dentro da seção transversal em três dimensões.
Software de análise abrangente e gravação de dados: O sistema é fornecido com o software Section-ms e utiliza um sistema de vídeo HD industrial japonês com uma câmera de 3 megapixels e conectividade USB 2.0 para captura e análise de imagens. Este pacote de software integrado fornece uma variedade de ferramentas de medição, incluindo ferramentas de medição aprimoradas para taxas de compressão, certificadas para uso em setores exigentes, como automotivo, eletrodomésticos e TI.
Especificações técnicas:
Característica
Especificação
Sistema de controle
Controlador japonês Mitsubishi PLC - SBL
Faixa de corte do módulo
0,13 ~ 6,00 mm2
Velocidade de Rotação (Corte & Moagem)
2800 rpm (motor importado da Alemanha)
Velocidade de corte
2 mm / seg
Roda de corte
Diâmetro interno: 21,7 mm, OD: 105 mm, Espessura: 0,5 mm (importado da Alemanha)
Velocidade de moagem do módulo
2800 rpm (motor importado da Alemanha)
Faixa de ajuste do eixo Z
0,00 ~ 5,00 milímetros
Lixa OD
100 milímetros
Deslocamento do eixo X
Servo motor japonês de Panasonic
Área de eletrólise do Eclipse
Até 6 mm2
Tempo de eletrólise
5 ~ 30 seg
Ingestão de imagens
Instrumento óptico de alta qualidade e baixa distorção com ocular de 10x
Amplificar vários
0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (tecnologia de mudança de posição presa de 0,5)
Passo dos dentes múltiplo
0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (tecnologia de mudança de posição presa de 0,5)
Para que é utilizado o Analisador de Seção Transversal de Crimp Portátil WPM-SES?
O WPM-SES é um analisador portátil de alta velocidade projetado para análise precisa da seção transversal de crimp na fabricação de chicotes de fios e cabos. É utilizado para controle de qualidade para medir e verificar as dimensões do crimp, garantindo confiabilidade elétrica e resistência mecânica em terminais para fios que variam de 0,13 a 6,00 mm².
Quais são as principais características técnicas do analisador WPM-SES?
O WPM-SES possui um PLC Mitsubishi de alto desempenho para controle confiável, motores alemães de precisão para operação consistente, um instrumento óptico de 10x para inspeção detalhada e uma velocidade de corte de 2800 rpm para preparação rápida e limpa de amostras. Essa combinação garante análise precisa e repetível da altura, largura e área da seção transversal do crimp.
Como o WPM-SES melhora o controle de qualidade do chicote de fios?
Ao fornecer análise rápida e no local da seção transversal, o WPM-SES permite a detecção imediata de defeitos de crimp, como sub-crimpagem, sobre-crimpagem ou posicionamento inadequado do fio. Isso permite ajustes em tempo real do processo, reduz retrabalho e desperdício, e garante que cada crimp atenda aos padrões da indústria para confiabilidade e segurança superiores do produto.
O analisador WPM-SES é adequado para uso direto no chão de fábrica?
Sim, seu design portátil e robusto o torna ideal para uso direto na produção ou em laboratórios de qualidade. O sistema de corte de alta velocidade e o fluxo de trabalho integrado de análise permitem que os técnicos realizem verificações de qualidade sem enviar amostras para um laboratório separado, acelerando significativamente os ciclos de inspeção e apoiando os princípios de manufatura enxuta.
Quais tamanhos de fio o analisador WPM-SES pode manipular?
O WPM-SES é versátil e pode analisar crimps para uma ampla gama de seções transversais de fio, de 0,13 mm² (ultrafino) até 6,00 mm². Essa ampla capacidade o torna adequado para várias aplicações na fabricação de chicotes de cabos automotivos, aeroespaciais, eletrodomésticos e industriais.
